Конструкция солнечных коллекторов SintSolar CS:

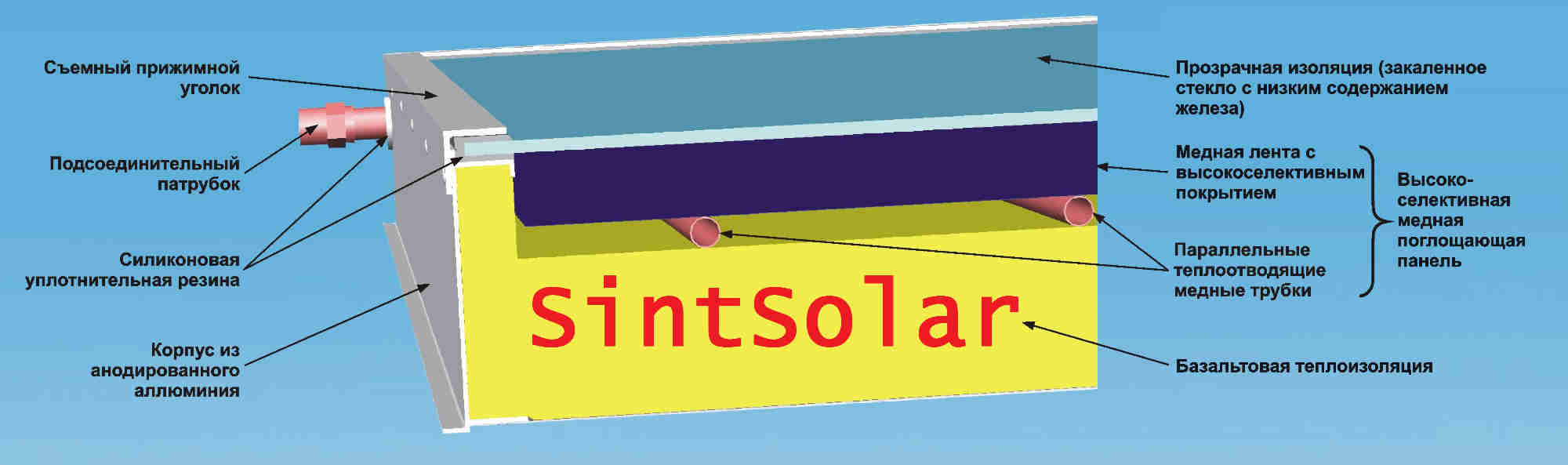

Солнечный коллектор SintSolar состоит из анодированного алюминиевого корпуса, внутри которого расположена базальтовая теплоизоляция и высокоселективная медная поглощающая панель. Поглощающая панель это медные теплоотводящие трубки, которые припаяны к медной ленте с высокоселективным покрытием. Через трубки прокачивается жидкий теплоноситель. Сверху расположено так называемое солнечное стекло, специально разработанное для идеального пропускания солнечного излучения. Поглощающая панель преобразует солнечное излучение в тепловую энергию, а теплоноситель доставляет тепло к потребителям.
Существуют различные схемы подключения гелиосистемы на основе солнечных коллекторов SintSolar к потребителям. В зависимости от требований заказчика и установленного оборудования подбирается наиболее эффективное подключение в каждом конкретном случае.
Например:

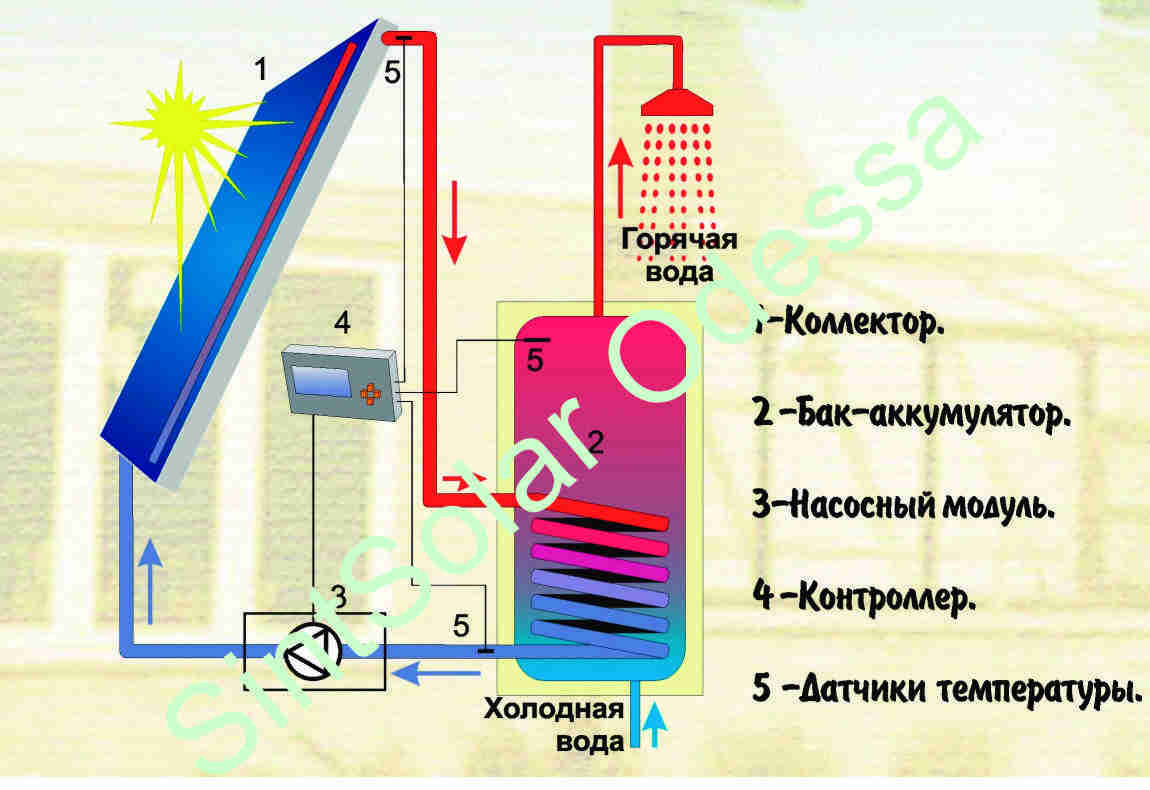

Один из вариантов схемы использования солнечных коллекторов для нагрева горячей воды ( Горячая вода )

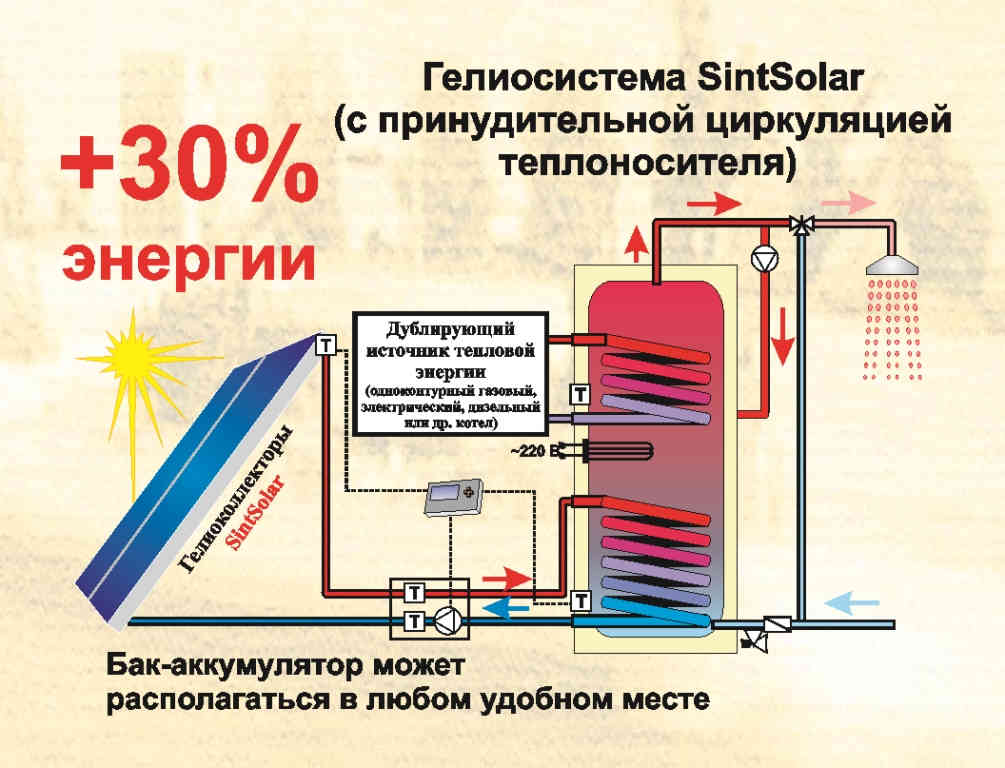

Один из вариантов схемы использования солнечных коллекторов для отопления и нагрева горячей воды ( Отопление и горячая вода )
ИЛИ

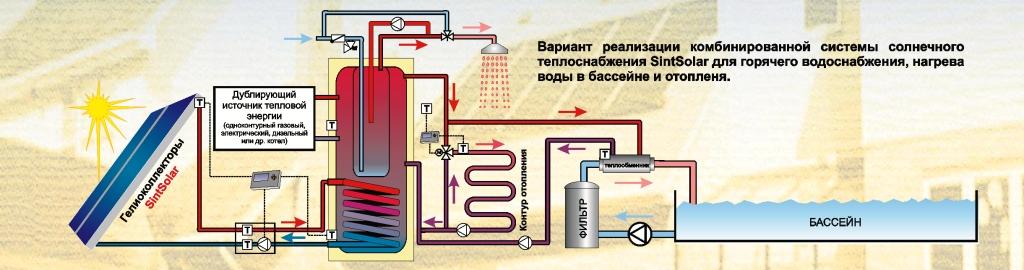

Один из вариантов схемы использования солнечных коллекторов для отопления и горячей воды и нагрев бассейна ( Отопление, горячая вода и бассейн )
На практике мы применяем и многие другие оптимальные схемы подключения гелиосистемы на основе солнечных коллекторов SintSolar к потребителям.
Технические параметры солнечного коллектора SintSolar CS
Площадь тепло-поглощающей панели солнечного
коллектора: 1,88 м 2
Удельный объем каналов поглощающей панели: 0.73 л/м2
Поглощающее покрытие: высокоселективное
Коэффициент поглощения: 0.95
Коэффициент теплового излучения поглощающей панели: 0.05
Равновесная температура поглощающей панели приI=950 Вт/м2 и tвозд. =30°С: 180°С
Произведение оптического КПД коллектора и коэффициента эффективности
поглощающей панели: 0.81
Произведение общего коэффициента тепловых потерь
коллектора и коэффициента эффективности поглощающей панели при нулевой скорости
ветра: 3.2 Вт/ (м2·°С):
Прозрачная изоляция: специальное «солнечное» ударо-прочное стекло, 4мм
Число слоев прозрачной изоляции: 1
теплоизоляция, толщиной 60 мм
Максимальное рабочее давление теплоносителя в коллекторе: 0.7 МПа
Материал корпуса: анодированный алюминий Габаритная площадь: 2.051 м 2
Габаритные размеры панели коллектора: 2017х1017х95 мм
Масса коллектора (без теплоносителя): 40 кг
Материал тепло-поглощающей панели: медь
Максимальная температура стагнации: 219°С
Эта формула используется для расчета КПД солнечного коллектора:
n=n0- (k*T) /E, где
n0 – произведение оптического КПД и коэффициента эффективности поглощающей
панели.
k – Произведение общего коэффициента тепловых потерь коллектора и коэффициента
эффективности поглощающей панели при нулевой скорости ветра, Вт/ (м2*°С).
T – разница температур между средней температурой теплоносителя в коллекторе и
температурой окружающего воздуха, °С.
E – мощность солнечного излучения, Вт/м2.
Мощность любого солнечного коллектора не
является постоянной величиной. Она зависит от количества солнечной энергии
поступающей на коллектор в данный момент времени. Другими словами солнечный
коллектор будет прекрасно работать в ясный солнечный день зимой, и не будет
работать летней ночью.
Проанализировав данную формулу, получаем вывод: чем ниже температура нагрева, тем выше КПД гелиоколлектора.
На практике, из-за непостоянства солнечного излучения, современные плоские коллекторы работают со средним КПД 50%, более устаревшие модели работают с КПД 20-40%.
